En tant que fournisseur de LED IR 5 mm, je suis souvent confronté à des demandes de clients concernant le temps de montée de ces composants. Le temps de montée est un paramètre critique dans les performances des diodes électroluminescentes infrarouges, en particulier dans les applications où une commutation à grande vitesse et une synchronisation précise sont requises. Dans ce blog, j'examinerai le temps de montée des LED IR de 5 mm, pourquoi il est important et son impact sur diverses applications.
Comprendre le concept de temps de montée
Le temps de montée d'une LED, y compris les LED IR de 5 mm, est défini comme le temps nécessaire pour que l'intensité lumineuse de sortie augmente d'une valeur faible spécifiée (généralement 10 % de l'intensité maximale) à une valeur élevée spécifiée (généralement 90 % de l'intensité maximale). Elle est généralement mesurée en nanosecondes (ns) ou en microsecondes (μs).
Mathématiquement, si l'on note le moment où l'intensité lumineuse atteint 10 % du maximum par (t_1) et le moment où elle atteint 90 % du maximum par (t_2), le temps de montée (t_r=t_2 - t_1).
Un temps de montée plus court signifie que la LED peut atteindre plus rapidement sa luminosité maximale. Cette caractéristique est cruciale dans des applications telles que les systèmes de communication infrarouge, où les données sont transmises en modulant l'intensité de la lumière infrarouge. Dans ces systèmes, une LED à montée rapide peut transmettre plus de données sur une période de temps donnée, ce qui entraîne des taux de transfert de données plus élevés.
Facteurs affectant le temps de montée des LED IR 5 mm
Plusieurs facteurs peuvent influencer le temps de montée des LED IR 5 mm :
1. Matériau semi-conducteur
Le type de matériau semi-conducteur utilisé dans la LED joue un rôle important. Différents matériaux semi-conducteurs ont des temps de recombinaison électron-trou différents. Par exemple, l'arséniure de gallium (GaAs) est un matériau couramment utilisé pour les LED IR. Les propriétés inhérentes du GaAs, telles que sa bande interdite énergétique et la mobilité des porteurs, déterminent la rapidité avec laquelle les électrons et les trous peuvent se recombiner pour émettre des photons. Les matériaux ayant des mobilités de porteurs plus élevées permettent généralement une recombinaison plus rapide et donc des temps de montée plus courts.
2. Structure de l'appareil
La structure interne de la LED affecte également le temps de montée. Une structure de LED bien conçue peut minimiser le temps nécessaire aux porteurs pour atteindre la région active où se produit la recombinaison. Par exemple, une conception à double hétérostructure peut confiner les porteurs plus efficacement, réduisant ainsi le temps de diffusion et entraînant un temps de montée plus court par rapport à une conception simple à homostructure.
3. Courant moteur
L’ampleur du courant moteur a un impact direct sur le temps de montée. Un courant de commande plus élevé peut injecter plus rapidement davantage de porteurs dans la région active de la LED, entraînant une augmentation plus rapide de l’intensité lumineuse et un temps de montée plus court. Cependant, il existe une limite à la quantité de courant pouvant être appliquée sans endommager la LED. Un courant excessif peut provoquer une surchauffe et dégrader les performances et la durée de vie de l'appareil.
4. Capacité et résistance parasites
La capacité et la résistance parasites dans le boîtier LED et les circuits associés peuvent ralentir le temps de montée. La capacité stocke la charge électrique et il faut du temps pour charger et décharger ce condensateur pendant le processus de commutation. La résistance dans le circuit peut limiter le flux de courant et provoquer des chutes de tension, ce qui affecte également la vitesse à laquelle la LED atteint sa luminosité maximale.
Importance du temps de montée dans différentes applications
Communication infrarouge
Dans les systèmes de communication infrarouge, tels que les télécommandes et la transmission de données à courte portée, le temps de montée de la LED IR est crucial. Un temps de montée plus court permet une modulation plus rapide du signal lumineux, permettant un transfert de données plus rapide. Par exemple, dans une télécommande, une LED à montée rapide peut envoyer des commandes plus rapidement, réduisant ainsi le délai entre l'appui sur un bouton et la réception du signal par l'appareil.
Détection infrarouge
Dans les applications de détection infrarouge, telles que les capteurs de proximité et les détecteurs de mouvement, le temps de montée affecte la vitesse de réponse du capteur. Un capteur doté d'une LED IR à montée rapide peut détecter plus rapidement les changements dans l'environnement. Par exemple, dans un capteur de proximité, un temps de montée court permet au capteur de détecter la présence d'un objet dès qu'il entre dans la plage de détection, offrant ainsi une réponse plus précise et plus rapide.
Systèmes de vision nocturne
Dans les systèmes de vision nocturne, le temps de montée de la LED IR a un impact sur la qualité de l'image et la capacité de capturer des objets en mouvement rapide. Une LED à montée rapide peut éclairer la scène plus rapidement, réduisant ainsi le flou de mouvement et fournissant une image plus claire. De plus, dans les systèmes qui utilisent un éclairage IR pulsé, un temps de montée court garantit que les impulsions sont bien définies et peuvent être synchronisées avec précision avec le dispositif de capture d'image.
Nos LED IR 5 mm et temps de montée

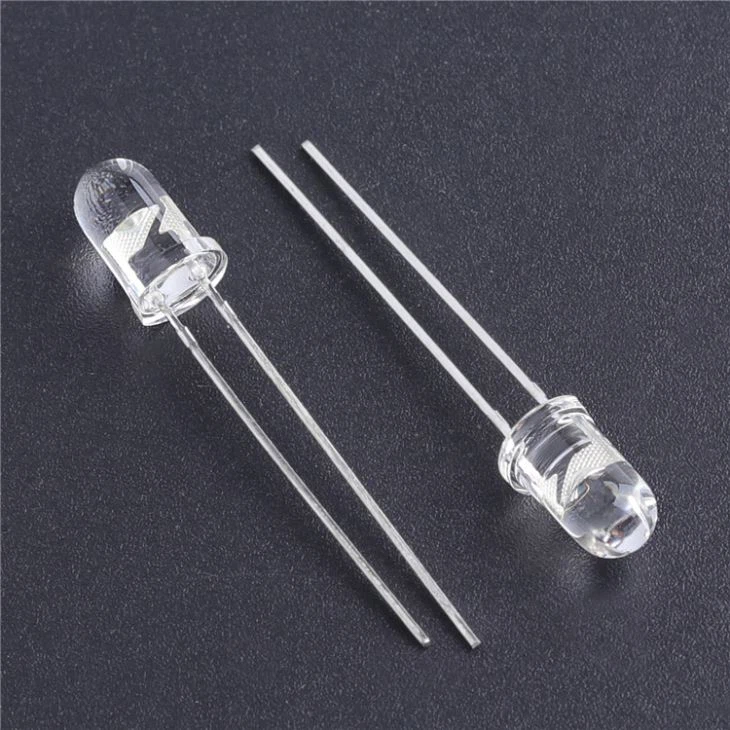

En tant que fournisseur delien vers : Émetteurs LED infrarouges de 5 mmLED IR de 5 mm, nous nous engageons à fournir des produits de haute qualité avec d'excellentes caractéristiques de temps de montée. Nos LED sont fabriquées à l'aide de matériaux semi-conducteurs et de structures de dispositifs avancés pour garantir une recombinaison rapide des porteurs et une émission de lumière efficace.
Nous proposons une gamme de LED IR de 5 mm avec différents temps de montée pour répondre aux divers besoins de nos clients. Pour les applications nécessitant une commutation à vitesse extrêmement élevée, nous proposons des modèles avec des temps de montée de l'ordre de la nanoseconde. Ces LED conviennent aux systèmes de communication infrarouge à haut débit de données et aux applications de détection à grande vitesse.
D'autre part, pour les applications où la rentabilité est plus importante que les temps de montée ultra rapides, nous proposons également des LED avec des temps de montée légèrement plus longs tout en offrant de bonnes performances et fiabilité.

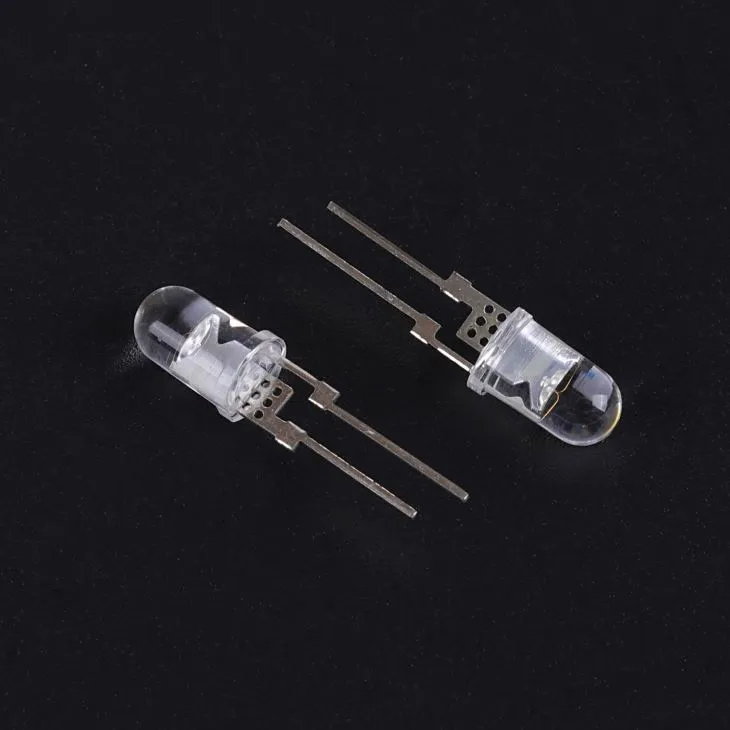

En plus des LED IR de 5 mm, nous fournissons également d'autres types de LED IR, telles quelien vers : LED IR 3 mmLED IR 3 mm etlien vers : LED IR 0,5 WLED IR 0,5 W. Chaque gamme de produits est soigneusement conçue et testée pour garantir une qualité et des performances constantes.
Contactez-nous pour l'approvisionnement
Si vous êtes intéressé par nos LED IR 5 mm ou d'autres produits LED IR et que vous avez des questions sur les temps de montée ou toute autre spécification technique, nous vous invitons à nous contacter. Notre équipe d'experts est prête à vous aider à sélectionner les produits les plus adaptés à vos applications spécifiques. Que vous soyez un développeur de prototypes à petite échelle ou un fabricant à grande échelle, nous pouvons vous fournir les solutions et le support appropriés.
Références
- Schubert, FE (2006). Diodes électroluminescentes. La Presse de l'Universite de Cambridge.
- Sze, SM et Ng, KK (2007). Physique des dispositifs semi-conducteurs. Wiley.
- Streetman, BG et Banerjee, Saskatchewan (2015). Appareils électroniques à semi-conducteurs. Pearson.
